國標新要求：上出口進線的應急照明集中電源/配電箱不能用！
國標新要求，上出口進線的應急照明集中電源/配電箱不能用
--淺談GB51309加強對應急照明供配電設備進線方式和IP防護等級的要求
前言
新國標GB 51309在總則第1.0.3中提出：消防應急照明和疏散指示系統的設計，必須遵循國家有關方針、政策，針對使用對象的特點，做到安全可靠、技術先進、經濟合理、節能環保。
可見“安全可靠”是消防應急照明和疏散指示系統的首要目標和重中之重。新國標GB 51309要求應急照明控制器、集中電源、應急照明配電箱選擇下出口進線設計的產品就是“安全可靠”原則的體現。
一
一、新國標GB 51309明確要求采用下出口進線方式
新國標GB 51309 第3.3.8條明確規定：
應急照明集中電源應設置于值班室、設備機房、配電間或電氣豎井內。
新國標GB 51309 第3.3.7條明確規定：
應急照明配電箱宜設置于值班室、設備機房、配電間或電氣豎井內。
實際上，絕大多數圖紙將應急照明集中電源/配電箱設計在就近的電氣豎井內。
新國標GB 51309第4.4.1條：應急照明集中電源、應急照明配電箱的安裝應符合下列規定：
1 應安裝牢固，不得傾斜；
2 在輕質墻上采用壁掛方式安裝時，應采取加固措施；
3 落地安裝時，其底邊宜高出地（樓）面100mm～200mm；
4 設備在電氣豎井內安裝時，應采用下出口進線方式。
新國標GB 51309第4.4.1條的條文解釋是：
二
二、采用下出口進線方式的必要性
新國標GB 51309配套實施指南《消防應急照明和疏散指示系統》第194頁對第4.1.2條說明：
應急照明控制器、應急照明集中電源、應急照明配電箱應安裝牢固，不得傾斜，且不應設置在水管正下方；在輕質墻上采用壁掛方式安裝時，由于設備有一定的重量，因此必須采取加固措施；落地安裝時，其底邊宜高出地(樓)面100-200 mm，以便于防潮防水；火災發生時，水滅火系統動作釋放的水介質極易流進電氣豎井中，為了防止水介質順著管線流進設備中，對設備造成損壞，在電氣豎井中設置的設備應采用下出口進線方式。
“下出口進線”的規定是在新國標GB 51309第四章“施工”章節提出的，筆者曾經和多位施工負責人談及此要求，他們聽到后均表達這個規定太好了、太對了，并且經常會主動告訴筆者以前使用上開口箱子出過的事故：各種原因發生水順著橋架、順著引線流進箱子引起絕緣擊穿或短路燒壞箱子，比如水系統爆管出問題導致，比如潮濕地區凝露導致等等。
發生火災是極小概率事件，實際工程應用中各種原因造成水滅火系統誤動作放水的情況卻是大概率事件，做消防工程時間久了都遇到過。有經驗的施工方早已主動要求箱柜廠生產箱子時出線開口一定要設在下方。
三
三、下出口進線是新國標GB51309的C類檢測、驗收項目
新國標GB 51309附錄E第6.3條“設備安裝”規定：
下出口進線是C類檢測、驗收項目。
新國標GB 51309第6.0.5條是強制性條文，此條文規定：
B類項目不合格數量加上C類項目不合格數量應小于等于檢查項目數量5%。
超過5%可判定為驗收不合格，項目不得投入使用。

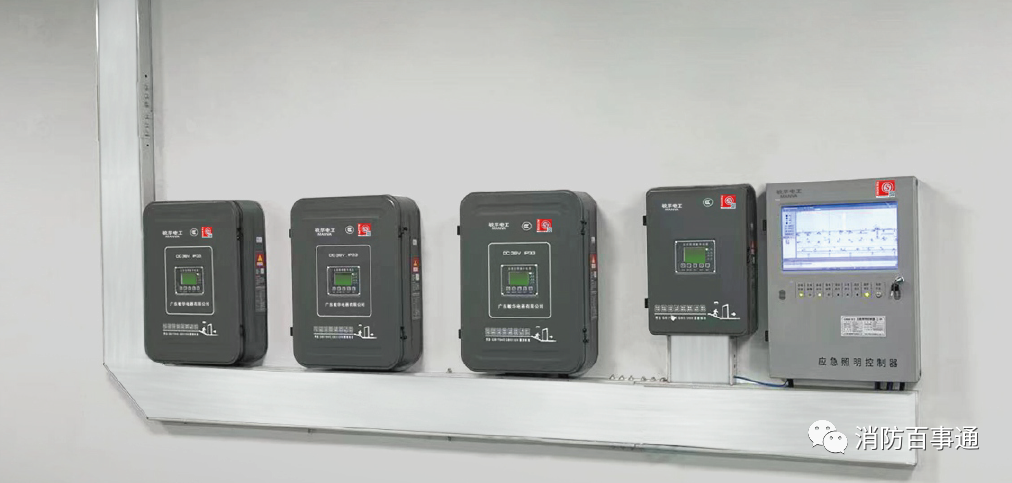

下圖是某工程上采用下出口進線方式安裝實例：此品牌應急設備供電箱子本身支持下出口進線，配合下方的橋架，既美觀又滿足國標要求。
四
四、應急照明集中電源或應急照明配電箱采用上出口進線安裝方式違規，使用上出口進線的設備有安全隱患
目前市場仍有不少?gòu)S家生產的應急照明集中電源設計為上出線，在箱體頂部預留敲落孔或活動蓋板。
采用鉛酸電池做備電的集中電源產品基本都設計為上出線，因?yàn)橄渥拥撞勘怀林氐拇髩K頭鉛酸電池占據了，廠家在產品研發設計之初就沒有注意到新國標下進線的要求。

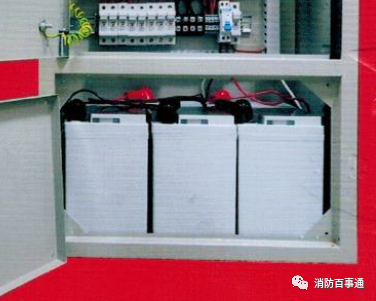

例如：下圖為常見鉛酸電源箱體結構，這種箱子根本無法滿足國標要求的下出口進線安裝方式，因?yàn)橄渥拥撞繑D滿了鉛酸電池，完全沒有預留出線位置。
如果設備已經到現場了，就算施工單位現在知道下出口進線的國標要求了，再想在箱體底邊人工開孔做下出線都沒辦法，因?yàn)檫@種箱體結構的底部完全沒開孔操作的空間了。
工程施工現場經常發生水系統因?yàn)楦鞣N因素爆管或滲漏，水順著電纜橋架進入箱體損壞設備甚至造成觸電的情況時有發生，因此，上出口進線的設備存在嚴重安全隱患。

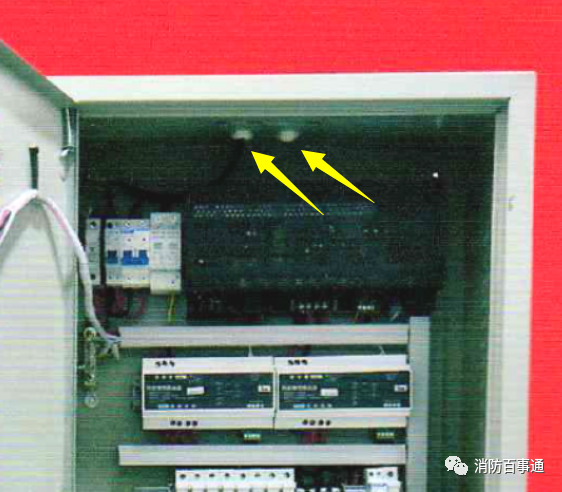

下圖是從中國消防產品信息網www.cccf.com.cn查找的某品牌集中電源箱檢驗報告中產品照片的上部結構，從圖片可以明顯可見出廠家預留了進線孔及活動板。這種結構的集中電源是“公版”的技術方案，類似這樣箱子結構的生產廠家在全國范圍內可能數十家之多，幾乎都一模一樣，只是商標和廠名有差異而已。可謂集體抄作業，一起全抄錯。
強電配電箱柜滲水后，通風干燥后多數可以恢復使用，但是，應急照明集中電源、應急照明配電箱是弱電為主的設備，線路板上有很多精密電子元件進水或受潮后不能保證正常工作，容易損壞及發生觸電事故。
因此，不應該在箱頂隨意鉆孔，鉆孔會破壞設備的防護等級，并且鉆孔產生的鐵碎等異物跌落到電源箱PCB板上會損壞設備。
某一線品牌的應急集中電源箱內部結構設計上將電池上置，給下面的開孔接線留出了非常充裕的操作空間，輕松實現國標要求的下出口進線方式。同時，還在箱子頂部粘貼了醒目警告標簽，引用國標條款警示用戶不要在箱子上面打孔，值得其他生產廠家借鑒。
五
五、應急照明集中電源/配電箱防護等級不可以低于IP33
新國標GB 51309第3.3.7和第3.3.8條要求：
應急照明配電箱、應急照明集中電源在電氣豎井內設置時候，應選擇防護等級不低于IP33的產品。
這是新國標GB 51309根據應急照明集中電源/配電箱絕大多數情況下設置于電氣豎井的環境特點提出的加強要求：必須選擇高于規定防護等級的產品。

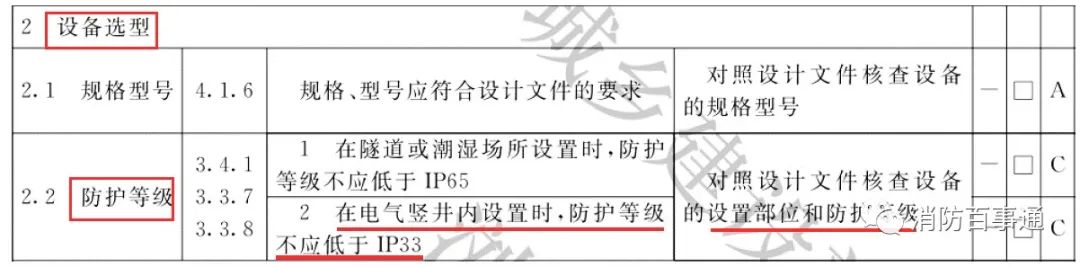

新國標GB 51309在“附錄E系統調試、工程檢測、工程驗收記錄系統部件功能“的”設備選型“中規定：
應急照明集中電源/配電箱防護等級不應低于IP33是C類檢測、驗收項目。
六
六、應急照明集中電源/配電箱防護等級不可以低于IP33的必要性

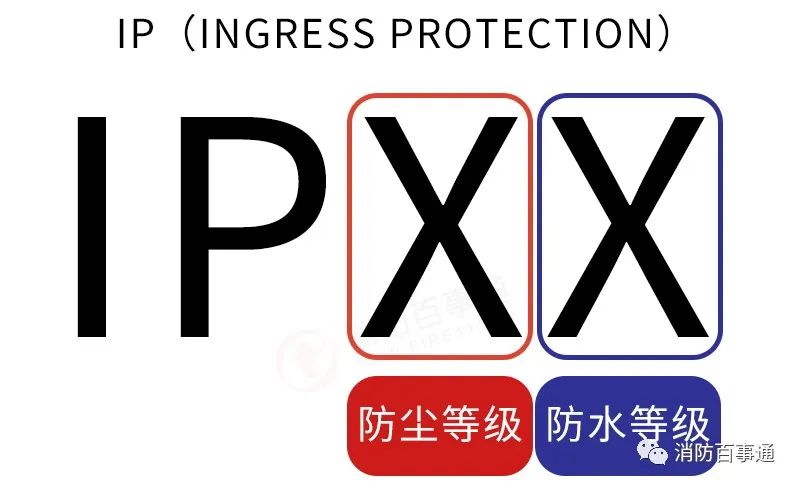

IP為Ingress Protection的縮寫，IP防護等級用兩個數字標記：第一個數字表示燈具防塵、防止外物侵入的等級；第二個數字表示燈具防濕氣、防水侵入的密閉程度。
數字越大，表示其防護等級越高。
IP30，可防止2.5mm以上固體的危害（如細電線等），但是完全不防水。
IP33，不僅可防止2.5mm以上固體的危害，最重要的可防止豎直方向成60°角以下直接噴水的危害。上出口進線方式的產品肯定是無法防止豎直方向成60°角以下直接噴水危害的，IP30的產品因?yàn)?/span>防水等級是0，表示完全不防水。
七
七、選擇符合新國標要求的產品的方法
目前，新國標GB 51309已經發布近4年，然而，還有不少只管盲目抄作業跟風生產的小作坊，無視國家標準繼續粗制濫造，還在生產和銷售上出口進線的設備，或者防護等級僅為IP30的設備，工程項目采購時要注意甄別，避免采購到不滿足新國標要求的產品給項目消防竣工驗收帶來不利因素。
消防照明集中電源/配電箱檢驗報告是2019年、2020年的早期送檢產品，不滿足國標要求的比例特別高，還有一些2021年送檢的產品還是上出口進線或防護等級為IP30。
要選擇到符合新國標要求的產品的方法其實非常簡單：
首先，一定要查驗擬選用集中電源箱或配電箱產品的檢驗報告。
為避免被偽造的檢驗報告圖片欺騙，最好到中國消防產品信息網http://www.cccf.com.cn/certSearch/查閱檢驗報告。中國消防產品信息網是發布消防產品信息的官方網站，從這里查到的檢驗報告保證真實有效。
檢驗報告上都會明確標出產品的防護等級，且都附有產品的照片，出口進線方式一般通過圖片可以判斷出來。
下圖是某品牌檢驗報告，可以看到標注的防護等級為IP33。
其次，查閱產品宣傳手冊或產品說明書。
最后，最保險的辦法是把這些國標要求寫進合同里。
結束語
建筑防火的首要目的就是要在火災時保護人的生命安全。生命的保全應首先立足于人們的自主疏散，其次再輔以救援。符合國標、安全可靠的應急照明疏散產品是保證緊急狀態指引人們自主成功快速疏散的關鍵。
應急照明集中電源、應急照明配電箱是集控應急照明系統中的關鍵供配電及通訊管理設備，類似火報的區域機概念，是承上啟下的中堅力量，不僅需要滿足筆者之前文章提到市電中斷、通訊故障連鎖控制功能，還需要滿足下出口進線設計，同時，防護等級要達到IP33以上，你選對了嗎？
應急照明銷售行業，由于歷史因素，多為夫妻店，多數不懂《建筑設計防火規范》GB50016有關應急照明新要求，也不熟悉新國標GB 51309-2018《消防應急照明和疏散指示系統技術標準》要求，還習慣性的以為有GB17945-2010老產品標準認證的產品就能賣，無視新國標GB 51309是“適用于建、構筑物中設置的消防應急照明和疏散指示系統的設計、施工、調試、檢測、驗收與維護保養”的新形勢，反正，廠家有證敢賣我就敢銷售，殊不知，有證書只是最低的要求，現在集控時代是應該有所進步了。
擦亮眼睛，拒絕偽劣產品。
